摘要:本文通過對工業污水處理企業的污水處理電磁流量計的在線校準和試驗和數據比較，分析了超聲波流量計在該領域應用的優缺點以及重要影響因素。
0 引言
隨著社會的發展、工業的進步，生產過程中所產生的工業污水成為當下社會的一個關注熱點。流量是污水處理行業生產過程中常用的過程控制參數，是污水處理行業一個重要的生產技術指標?，F(xiàn)污水處理企業大都選用污水處理電磁流量計作為計量工具。
1 在線校準方式
普通型污水處理電磁流量計的檢定方式采用靜態質量法水流量標準裝置，該方法在實驗室內進行。由于污水處理所使用的流量計普遍口徑較大、安裝環境較差、不方便拆卸及企業不能停止生產的各方面的因素，現采用超聲波流量計作為標準器對污水處理電磁流量計進行在線比對校準。
超聲流量計具有快捷、靈活、非接觸測量的特點。超聲流量計和污水處理電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點。
2 運用超聲流量計在線校準

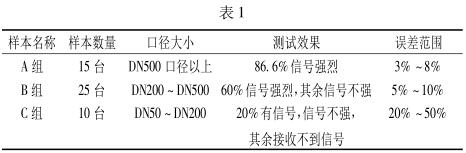

把所有受檢企業的流量計分為 A、B、C 三組樣本。其中 A 為 DN500 口徑以上的污水處理電磁流量計;B 為DN200 ～ DN500 之間的污水處理電磁流量計;C 為 DN50 ～DN200 口徑之間的污水處理電磁流量計。整理數據見表 1。

通過大量的在線檢測試驗，可以看出所測管道管徑對超聲流量計測試效果有明顯影響。根據數據顯示，管徑越大，測試效果越好，示值誤差越小。隨著管徑的減小，超聲流量計所能檢測到的流速信號也隨著變?nèi)?，當口徑小?DN50 時，基本沒有信號或是產生巨大的干擾信號。

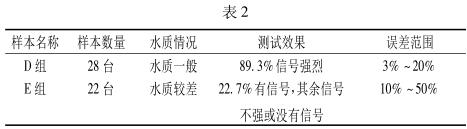

當然除了管徑這一大因素外，污水水質的好壞也是一個影響檢測效果的原因。把受檢的 50 臺流量計所流過的水質分為兩組，水質一般 D 組和水質較差 E 組。整理數據見表 2。

從數據中可以看出，水質的好壞對超聲流量計的測試效果起到明顯的改變。水質較好能夠提高采集信號的強度，保證測量的準確度，誤差范圍也較小。而水質差的對信號采集干擾很大，例如有的重金屬企業排出的污水水質情況*差，根本無法用超聲波探測到信號，檢測不到流量。同時也肯定影響到污水處理電磁流量計的計量準確度。
4 總結
雖然污水處理電磁流量計現在被大多數企業作為污水流量檢測的重要計量器具。但是其準確度還是無法得到肯定。由于現場污水環境的復雜和惡劣，現場很難模擬出相關的實驗條件。超聲流量計在線校準相對來說有一定的可行性，同時也在一定程度上得到一定的認可。其重要影響因素主要由被測對象的口徑以及被測對象所流過污水的水質情況。當然現場環境錯綜復雜，別的影響因素肯定也有。比如污水處理電磁流量計安裝的位置、超聲流量計夾裝的好壞、管壁被腐蝕的情況等等。這些都對超聲流量計在線檢測的準確度產生影響。所以，如果條件允許，還是需要對安裝在污水管道上的污水處理電磁流量計送到實驗室進行檢定，這樣才能*大程度保證污水處理電磁流量計的準確計量。
